主要參數
| 項目 | 規格 | |
| 電源電壓等級 | 10kV | 35kV |
| 最高直流電壓 | 13kV | 45kV |
| 最大直流電流 | 2400A | 4500A |
| 最大額定容量 | 32MVA | 200MVA |
| 整流橋方式 | 6 | |
| 晶閘管閥結構 | 三相一體式多層臥式框架結構 | 分相閥體 |

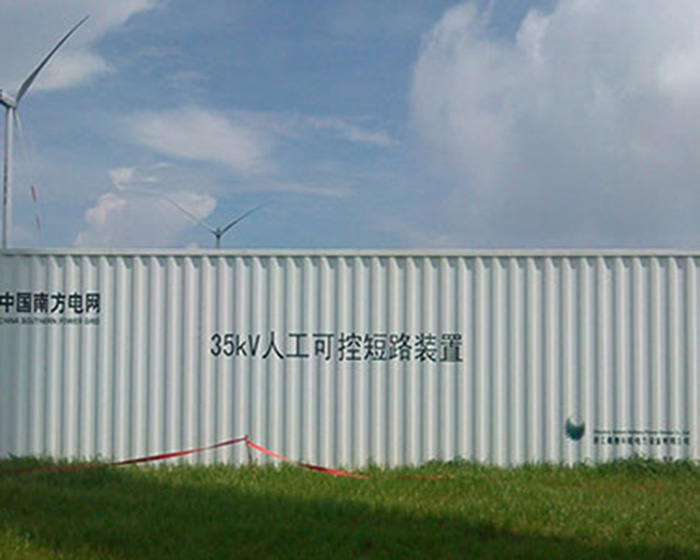

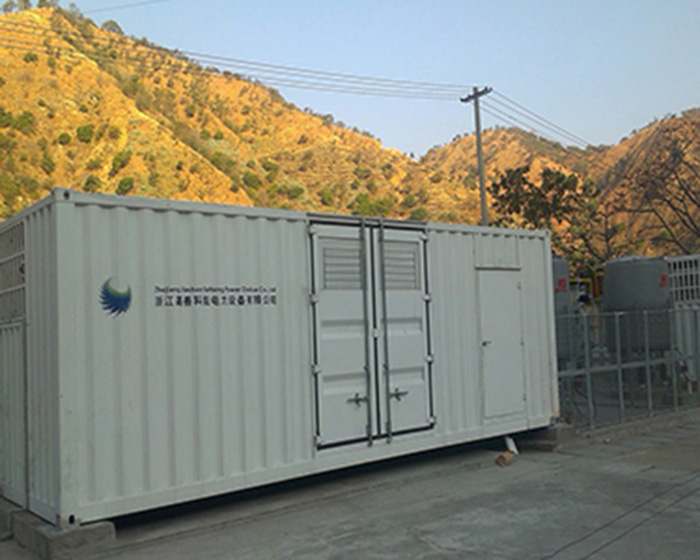

| 閥體安裝形式 | 戶內/集裝箱內安裝 | |
| 閥組冷卻方式 | 水風冷卻或水水冷卻 | |

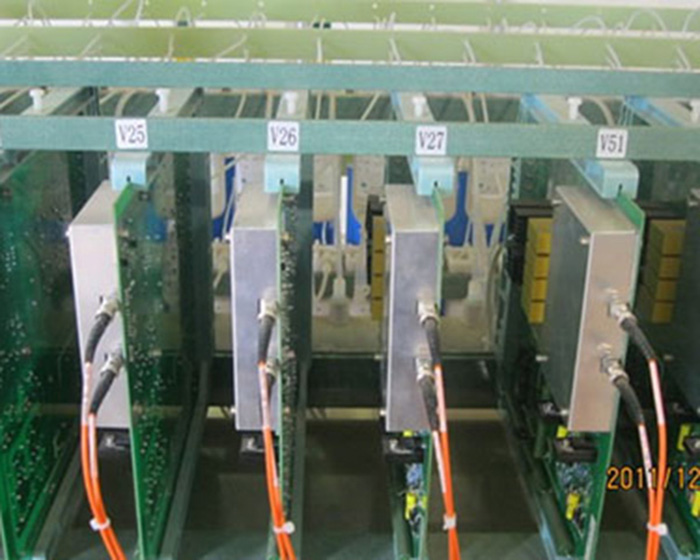

| 閥組觸發方式 | 光電觸發 | |
| 控制系統 | DSP+FPGA全數字控制系統 | |
| 操作方式 | 全自動/手動可選 | |
| 電流控制方式 | 連續可調，分為定直流電壓模式、定直流電流模式、零功率模式、高壓空載模式 | |

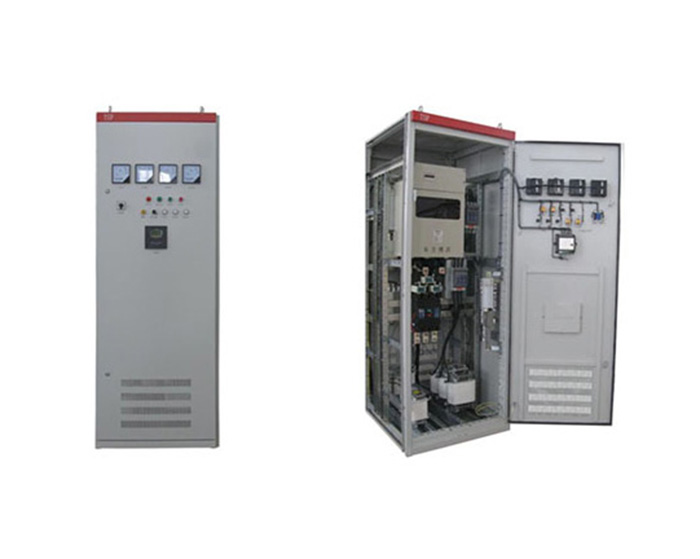

| 控制屏柜尺寸 | 800×800×2200（長×寬×高），控制屏柜數目依據工程配置不同有所差異 | |
| 噪音水平 | 小于60dB | |
| 控制供電電壓 | AC 220V 或 DC 110/220V | |
| 輔助動力電源 | AC 380V±15% | |
| 產品型號 | 電壓等級（kV） | 容量范圍（MVA） | 直流電流（A） | 閥體安裝形式 | 閥體安裝尺寸 高×寬×厚 | 冷卻方式 |
| KN-DEICER-10 | 10 | 0～32MVA | 0～2400 |
